轻便型火花直读光谱仪
产品系列:直读光谱仪

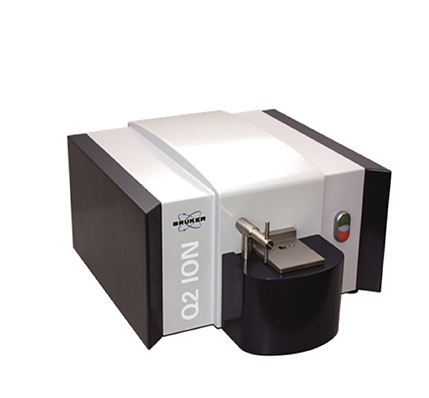

德国布鲁克(Bruker)Q2 ION直读光谱仪

                                      -- 紧凑、灵巧、精致,轻松应对材料分析、质量控制


Ø 仪器总揽

Q2 ION由德国Bruker公司于2010年5月推出,由于采用了最新技术,整个仪器突破了传统光谱仪的设计理念,改变了传统光谱笨重粗大的外观,显得非常灵巧。仪器体积大约相当于一台激光打印机,重量在19公斤左右。除了在实验室应用外,也便于携带到野外,车间等场所进行现场分析。BrukerQ2 ION是世界上最小,最轻的紧凑型金属材料分析光谱仪。该仪器可配置为多基体系统,可用于复杂金属合金材料的来料检验和质量控制。其实惠的价格,较低的操作成本,使其成为中小型企业的理想的分析仪器。Q2 ION涵盖了铁,钢,铝,铜,黄铜,青铜等金属材料中所有主要元素。对于中小型铸造企业,金属加工,制造行业,质量控制部门,金属回收甚至检测机构来说是很理想的分析仪器。除了传统的分析检测功能,Q2 ION可以用来进行材料识别(PMI),尤其在金属材料的来料检验和质量控制过程中材料分析有着很大的用途。



Ø 专利光学系统

由于Q2的体积相比传统光谱仪要小很多,为了不造成仪器性能和精度的损失,Q2在光学设计上摒弃了传统的罗兰圆结构,而是采用了最新的平面视场CCD光学系统,由于采用的是平面光栅,所以经色散作用后,所有的分析谱线均聚焦于平面CCD检测器上,其优点是检测器的每个像素点都得以充分的利用,通过软件处理和数学解析过程,从而获取最清晰的分析谱图。由于仪器体积紧凑,光室焦距只有150mm,为了保证光学分析率,光学系统采用了三光路设计,第一光路为紫外光路,波长覆盖范围为170-294nm,主要用于P、S等紫外元素的分析;第二光路为可见光光路,波长覆盖范围为293-411nm,主要用于分析从Mn到Nb等的常规元素,第三光路为校正光路,波长范围568nm以上,安装有氖灯,主要用于像素校正。



Ø 动态温度补偿技术(AAC)

对于传统光谱仪而言,为了保证仪器的稳定性,通常需要专门的恒温系统,以保证光谱仪内部的稳定恒定。因为外界温度的变化,将会造成光室内部精密结构相对位置的改变,从而影响检测器信号接收的稳定性,造成仪器的分析数据的波动。对于Q2而言,如果设计专门的恒温系统,意味着结构重量的大大增加。为此,Q2采用了专利性的动态温度补偿技术,该技术基于特殊的材料科学,在同等的外界温度变化下,能够有效地补偿因热胀冷缩造成的光室焦距变化,从而确保在一定温度变化范围内光室内精密部件相对位置的恒定。实验证明,在10°至45° C的温度范围内,AAC技术能够有效地维持仪器的稳定性。

Ø 非镀膜CCD检测器

CCD传感器是一种新型光电转换器件,它使用一种高感光度的半导体材料制成,并作为一种新型检测器被广泛应用于直读光谱技术中,但由于紫外光在多晶硅中穿透深度很小,因此通常来说CCD对于紫外波段的响应非常弱,为了分析P,S等紫外元素,需要在CCD上镀上专门的变频膜,然而变频膜的寿命又成为了制约仪器性能的重要因素。为此,Q2了采用最新技术的全波段CCD检测器,无需镀膜即可实现对于紫外波段的响应,从而克服了镀膜的不利影响。



Ø 免维护火花台

考虑到除了面对实验室环境外,还可能应对较为复杂严苛的野外作业环境,Q2专门设计了整体式免维护火花台技术,避免了传统光谱仪需要频繁清洁火花台和入射透镜的情况。经优化设计的氩气流在每次激发过后,均会吹扫入射窗口和激发电极,并将残余粉尘带至尾气收集管中,从而实现火花台的自清洁功能。



Ø 新一代操作平台 — 最新元素分析包

Q2 ION 采用最新的触摸屏控制平台元素分析包进行控制,该软件已经在Q4 MOBILE上使用,现在该软件已经开发在实验室光谱仪上使用,将很多移动式光谱仪的优秀性能带至实验室。分析软件包有着强大的功能,Linux控制器和SQL数据库两大专业组件保证了软件优越的稳定性和性能。



Ø 易操作

使用工控触摸式显示屏控制设备,将传统的工作流程无缝集成到用户界面,同时软件可以提供不同用户的不同需求所需要的所有功能,这样可以大大简化仪器操作。



Ø 分析界面清晰明了

分析界面提供的所有信息一目了然。除了单点值,平均值,标准偏差和相对 标准偏差均可显示。单位默认设置(%,ppm)和小数点位数等均可根据要求进行修改。



Ø 个性化报告

报告生成器可以进行个性化设置,包括公司标志等,报告打印可以通过您的指尖传送至打印机或者转化成PDF!检测过程中的各个过程均在显示屏上显示。在PMI界面,软件会从可编辑数据库中匹配最接近的牌号,有偏差的元素使用彩色进行高亮显示。
